EN 10305-2 Tabung Poros Penggerak Las Presisi – E355, E235, E420, E275 (Ø60 x 3,5 mm & 50–219 mm)

Hubungi Kami Sekarang

Ikhtisar

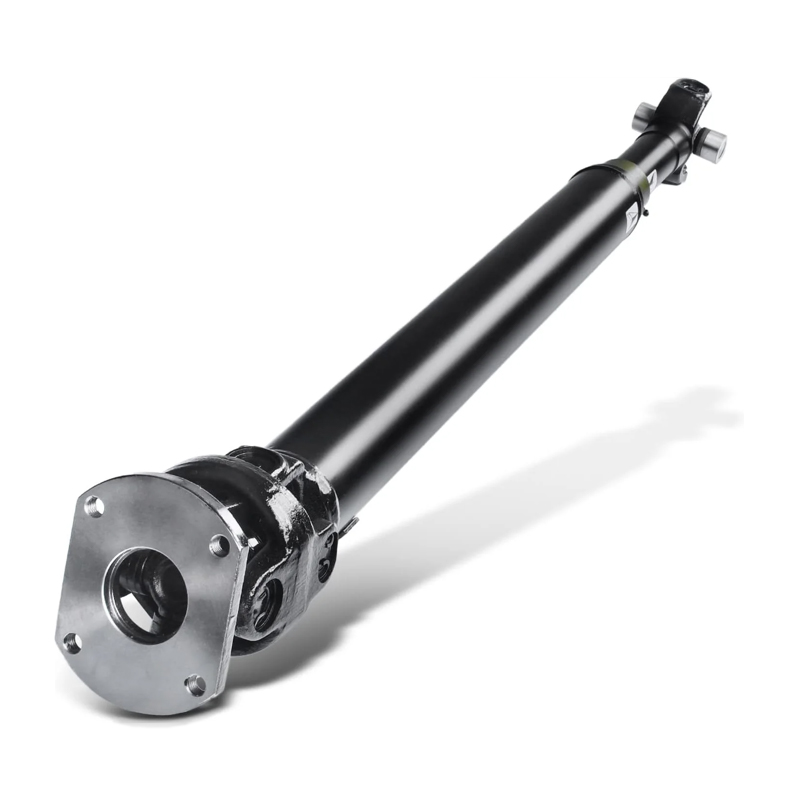

Dorong proyek Anda ke depan dengan Tabung Poros Penggerak Las Presisi EN 10305-2 kami di kelas E355, E235, E420, dan E275. Tersedia dalam ukuran diameter luar (OD) Ø50 hingga 219 mm (1,969–8,622 inci) dan ketebalan dinding (WT) 1 hingga 5 mm (0,039–0,197 inci), termasuk ketebalan dinding (WT) Ø60 x 3,5 mm (2,362 x 0,138 inci) yang kokoh, pipa las berkekuatan tinggi ini memberikan kinerja luar biasa untuk transmisi daya otomotif dan industri. Direkayasa untuk transfer torsi yang efisien, mereka memastikan ketahanan pada poros penggerak untuk mobil, truk, dan alat berat, dengan penggunaan sekunder minimal pada silinder dan roller.

Mengapa Memilih Tabung Poros Penggerak Kami?

·Kinerja Kekuatan Tinggi: Kelas E355, E235, E420, dan E275 menawarkan kekuatan leleh hingga 470 N/mm², ideal untuk pipa poros penggerak otomotif dan transmisi tenaga industri.
· Toleransi Presisi: Toleransi yang ketat (misalnya, Ø60 mm/2,362 inci OD ±0,15%, 3,5 mm/0,138 inci WT ±10%) memastikan integrasi yang mulus ke dalam rakitan poros penggerak.
· Ketahanan Lelah Unggul: Proses cold-drawn welded (CDW) meningkatkan daya tahan dan meminimalkan keausan di lingkungan dengan torsi tinggi.
·Permukaan Halus: Permukaan yang bersih dan seragam mengurangi gesekan, meningkatkan kinerja poros penggerak dan umur panjang.
·Ukuran Standar Global: Ukuran umum seperti Ø60 x 3,5 mm (2,362 x 0,138 inci) dan Ø180 x 3 mm (7,087 x 0,118 inci), dalam rentang Ø50–219 mm, memenuhi kebutuhan otomotif dan industri.
· Keandalan Hemat Biaya: Baja karbon berkualitas tinggi memberikan kinerja terbaik dengan biaya yang kompetitif.

Proses Manufaktur

Tabung poros penggerak las presisi EN 10305-2 kami dibuat untuk keunggulan:

1. Pengelasan Ditarik Dingin (CDW): Strip baja dilas dan ditarik dingin untuk mencapai dimensi yang presisi (misalnya, Ø60 x 3,5 mm/2,362 x 0,138 inci), sehingga meningkatkan kekuatan dan kualitas permukaan untuk pipa las presisi.
2. Perlakuan Panas: Kondisi normalisasi (N) atau penarikan dingin (C, LC) mengoptimalkan sifat mekanik untuk transmisi torsi.
3. Penyelesaian Permukaan: Permukaan yang halus dan bersih, sering kali diminyaki atau diberi fosfat, memastikan ketahanan terhadap korosi dan kemudahan perakitan.
4. Pengujian Kualitas: Pemeriksaan dimensi, pengujian tarik, dan pengujian non-destruktif (misalnya arus eddy) memastikan kepatuhan terhadap standar EN 10305-2.
Proses ini menghasilkan pipa las berkekuatan tinggi yang dioptimalkan untuk aplikasi poros penggerak.

Nilai Materi

Tabung poros penggerak kami tersedia dalam kelas E355, E235, E420, dan E275, masing-masing disesuaikan untuk transmisi daya:

Perbandingan Komposisi Kimia (% Maks kecuali ditentukan)

Kelas	Karbon (C)	Silikon (Si)	Mangan (Mn)	Fosfor (P)	Belerang (S)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0,16–0,22	0.50	1.70	0.025	0.020

Catatan: E420 dapat mengandung unsur paduan (misalnya Nb, V, Ti) hingga total 0,12%.

Perbandingan Sifat Mekanik (Dari Dingin, C)

Kelas	Kekuatan Hasil (N/mm², mnt)	Kekuatan Tarik (N/mm²)	Perpanjangan (%, mnt)
E235	235	340–480	25
E275	275	410–550	23
E355	355	490–630	22
E420	420	520–670	19

Catatan: Properti adalah untuk kondisi penarikan dingin (C), ideal untuk poros penggerak. Kondisi lain (misalnya N, LC) bervariasi dalam kekuatan atau keuletan.

Ketentuan Pengiriman

·Ditarik Dingin (C): Kekuatan dan presisi maksimum, ideal untuk pipa poros penggerak otomotif (misalnya Ø60 x 3,5 mm).
·Dingin dan Bebas Stres (LC): Peningkatan sifat mampu bentuk untuk komponen poros penggerak yang memerlukan pemrosesan lebih lanjut.
·Dinormalisasi (N): Diperlakukan panas untuk sifat seragam, cocok untuk poros penggerak standar.
·As-Dilas (W): Opsi hemat biaya untuk poros penggerak yang tidak terlalu menuntut.

Deskripsi Kelas

·E235: Baja karbon rendah dengan kemampuan las yang sangat baik, ideal untuk poros penggerak hemat biaya pada kendaraan ringan.
·E275: Kekuatan dan sifat mampu bentuk yang seimbang, cocok untuk poros penggerak tugas sedang dalam aplikasi otomotif.
·E355 : Kekuatan lebih tinggi untuk poros penggerak yang menuntut di mobil dan truk, menawarkan ketahanan lelah yang unggul.
·E420: Baja berkekuatan tinggi dengan ketangguhan yang ditingkatkan, ideal untuk poros penggerak tugas berat pada mesin industri.

Spesifikasi

Standar: EN 10305-2 (Tabung Baja Presisi Dilas Dingin)

Kisaran Ukuran:

·Diameter Luar (OD): Ø50–219 mm (1,969–8,622 inci)
·Ketebalan Dinding (WT): 1–5 mm (0,039–0,197 inci)
·Panjang: Acak (1.000–12.000 mm / 3,3–40 kaki) atau dipotong khusus
Ukuran Umum untuk Poros Penggerak (OD x WT, metrik):

· Ø60 x 3,5 mm (2,362 x 0,138 inci, poros penggerak otomotif tugas sedang)
· Ø76 x 3 mm (2,992 x 0,118 inci, poros penggerak otomotif dan industri ringan)
· Ø89 x 4 mm (3,504 x 0,157 inci, poros penggerak kendaraan tugas berat)
· Ø114 x 4,5 mm (4,488 x 0,177 inci, poros penggerak mesin industri)
· Ø168 x 5 mm (6,614 x 0,197 inci, aplikasi industri torsi tinggi)
· Ø180 x 3 mm (7,087 x 0,118 inci, poros penggerak kendaraan industri dan komersial tugas berat)
Toleransi (sesuai EN 10305-2):

·OD (≤80 mm): ±0,15%; (>80–219 mm): ±0,20%
·WT: ±10%
·Panjang: ±3 mm untuk panjang potongan
·Kondisi Pengiriman: Ditarik Dingin (C), Ditarik Dingin dan Bebas Stres (LC), Dinormalisasi (N), Dilas (W)
·Kondisi Permukaan: Halus, bersih, atau dilapisi (diminyaki/fosfat) untuk ketahanan terhadap korosi dan kemudahan perakitan.

Aplikasi

Tabung presisi EN 10305-2 E355, E235, E420, dan E275 kami (misalnya, Ø60 x 3,5 mm/2,362 x 0,138 inci) dirancang untuk:

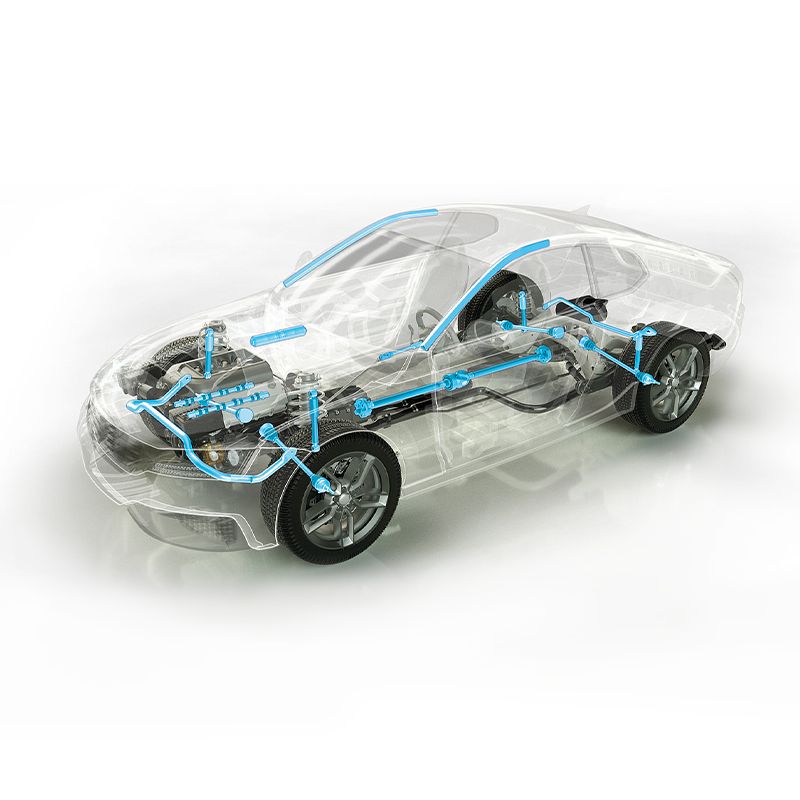

Poros Penggerak: Pipa berperforma tinggi untuk poros penggerak otomotif (mobil, truk dengan Ø60 x 3,5 mm, Ø89 x 4 mm) dan industri (mesin dengan Ø114 x 4,5 mm, Ø180 x 3 mm). Grade E355 dan E420 memastikan transmisi torsi yang kuat untuk pipa presisi untuk OEM otomotif; E235 dan E275 cocok untuk aplikasi dengan tugas lebih ringan.
Aplikasi Sekunder (penggunaan terbatas):

·Silinder hidrolik/pneumatik (E355, E420 untuk tekanan tinggi; E235, E275 untuk standar).
·Rol konveyor (E235, E275 untuk standar; E355 untuk tugas berat).
·Komponen otomotif (E355, E420).

Jaminan Kualitas

Semua tabung E355, E235, E420, dan E275 mematuhi standar EN 10305-2. Sertifikat pengujian sesuai DIN EN 10204 3.1 memverifikasi komposisi kimia, sifat mekanik, dan akurasi dimensi. Pengujian arus Eddy, pengujian perataan, dan inspeksi permukaan memastikan kinerja terbaik untuk pipa transmisi daya industri.

Dorong Proyek Anda ke Depan

·Disesuaikan untuk Poros Penggerak: Ukuran umum seperti Ø60 x 3,5 mm (2,362 x 0,138 inci) dan Ø180 x 3 mm (7,087 x 0,118 inci), dengan kondisi penarikan dingin, mengoptimalkan kinerja transmisi daya.
·Kepatuhan Standar Global: EN 10305-2 memastikan keandalan dan kualitas untuk pasar dunia.
· Pasokan Fleksibel: Ukuran standar yang tersedia dan opsi yang dapat disesuaikan untuk kebutuhan poros penggerak Anda.
·Bimbingan Ahli: Tim kami membantu Anda memilih kelas dan ukuran yang sempurna untuk efisiensi maksimum.

Pesan sekarang untuk meningkatkan kinerja poros penggerak Anda dengan EN 10305-2 Precision Welded Tubing. Minta penawaran di hongli-jy@126.com atau kunjungi hltube.com untuk menjelajahi rangkaian lengkap pipa presisi kami!
