Ikhtisar

Maksimalkan transmisi torsi dengan ASTM A513 (dilas/DOM) dan ASTM A519 (seamless) Precision Drive Shaft Tubing kami di grade 1026, 1020, 1015, dan 4130. Tersedia dalam ukuran diameter luar (OD) 2,000 hingga 8,625 inci dan ketebalan dinding (WT) 0,065 hingga 0,250 inci, termasuk ukuran kunci seperti 7.000 x 0.120 inci (177.8 x 3 mm) dan 3.000 x 0.120 inci (76.2 x 3 mm), tabung berkekuatan tinggi ini memberikan kinerja luar biasa untuk transmisi daya otomotif dan industri. Direkayasa untuk menahan beban dinamis, mereka memastikan ketahanan pada poros penggerak untuk mobil, truk, dan alat berat, dengan penggunaan sekunder minimal pada silinder dan roller.

Mengapa Memilih Tabung Poros Penggerak Kami?

·Kinerja Kekuatan Tinggi: Kelas 1026, 1020, 1015, dan 4130 menawarkan kekuatan tarik hingga 621 N/mm², ideal untuk pipa poros penggerak otomotif dan aplikasi mulus torsi tinggi.
· Toleransi Presisi: Toleransi yang ketat (misalnya, 3.000 inci/76,2 mm OD ±0,005 inci, 0,120 inci/3 mm WT ±10%) memastikan integrasi yang mulus ke dalam rakitan poros penggerak.
· Ketahanan Lelah Unggul: Pipa ASTM A513 DOM dan pipa mekanis mulus A519 meningkatkan daya tahan untuk bantalan beban dinamis.
·Permukaan Halus: Permukaan yang bersih dan seragam mengurangi gesekan, meningkatkan kinerja poros penggerak dan umur panjang.
·Ukuran Standar Industri: Ukuran umum seperti 7.000 x 0.120 inci, 3.000 x 0.120 inci, dan 2.500 x 0.120 inci, dalam OD 2–8.625 inci, memenuhi kebutuhan otomotif dan industri.
· Keandalan Hemat Biaya: Pipa poros penggerak baja karbon dan paduan memberikan kinerja terbaik dengan biaya yang kompetitif.

Tabung ASTM A513 DOM 1020 untuk Bantalan Beban Dinamis

Tabung ASTM A513 DOM 1020 kami dalam ukuran 3 x 0,120 inci (76,2 x 3 mm) dirancang khusus untuk bantalan beban dinamis pada poros penggerak otomotif dan industri. Ditarik dingin di atas mandrel, pipa las berkekuatan tinggi ini menawarkan:

·Kekuatan Seimbang: Kelas 1020 memberikan kekuatan leleh minimum sebesar 379 N/mm², ideal untuk poros penggerak tugas sedang pada mobil dan truk ringan.
·Meningkatkan Ketahanan Kelelahan: Proses DOM pengerjaan dingin memastikan ketahanan di bawah pembebanan siklik tinggi, cocok untuk kendaraan dan mesin berperforma tinggi.
·Dimensi Presisi: OD 3,000 inci ±0,005 inci dan WT 0,120 inci ±10% menjamin perakitan yang mulus.

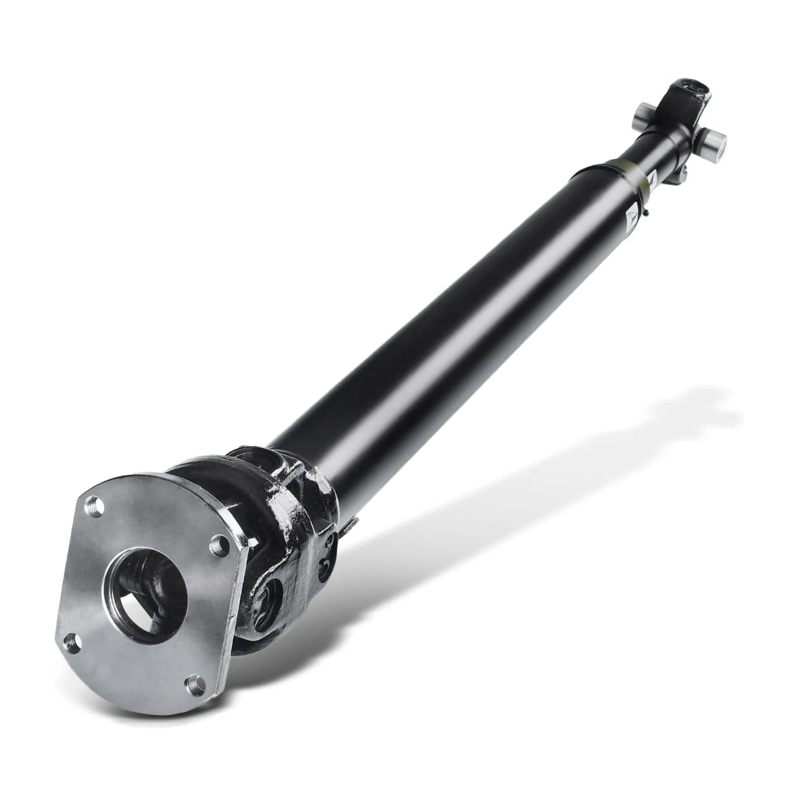

·Aplikasi: Ideal untuk poros penggerak otomotif (misalnya mobil penumpang, truk ringan) dan peralatan industri yang memerlukan transmisi torsi kuat di bawah beban dinamis.
·Efisiensi Biaya: Menawarkan kinerja andal dengan harga kompetitif untuk aplikasi torsi tinggi.

Proses Manufaktur

Tabung poros penggerak berkekuatan tinggi ASTM A513/A519 kami dibuat untuk presisi dan daya tahan:

1. Pengelasan Resistansi Listrik (ERW, A513): Strip baja dilas dan ditarik dingin di atas mandrel (DOM) untuk mencapai dimensi yang presisi (misalnya, 3.000 x 0.120 inci/76.2 x 3 mm), sehingga meningkatkan kekuatan untuk pipa las presisi.
2. Pemrosesan yang Mulus (A519): Tabung digulung panas atau ditusuk, kemudian ditarik dingin untuk mendapatkan kekuatan yang unggul, ideal untuk pipa transmisi torsi yang mulus.
3. Perlakuan Panas: Normalisasi, penghilangan tegangan, atau anil mengoptimalkan sifat mekanik untuk menahan beban dinamis.
4. Penyelesaian Permukaan: Permukaan yang halus dan bersih, sering kali diminyaki atau diberi fosfat, memastikan ketahanan terhadap korosi dan kemudahan perakitan.
5. Pengujian Kualitas: Pemeriksaan dimensi, pengujian tarik, dan pengujian non-destruktif (misalnya arus eddy untuk A513, ultrasonik untuk A519) memastikan kepatuhan terhadap standar ASTM.

Proses ini menghasilkan pipa poros penggerak baja karbon dan pipa poros penggerak baja paduan yang dioptimalkan untuk aplikasi otomotif dan industri.

Nilai Materi

Tabung poros penggerak kami tersedia dalam kelas 1026, 1020, 1015 (A513/A519), dan 4130 (A519), masing-masing dioptimalkan untuk transmisi daya:

Perbandingan Komposisi Kimia (% Maks kecuali ditentukan)

Kelas	Karbon (C)	Mangan (Mn)	Fosfor (P)	Belerang (S)	Kromium (Cr)	Molibdenum (Mo)
1015	0,13–0,18	0,30–0,60	0.040	0.050	-	-
1020	0,18–0,23	0,30–0,60	0.040	0.050	-	-
1026	0,22–0,28	0,60–0,90	0.040	0.050	-	-
4130	0,28–0,33	0,40–0,60	0.040	0.040	0,80–1,10	0,15–0,25

Catatan: Kandungan silikon biasanya 0,15–0,35% untuk 4130, tidak ditentukan untuk yang lain kecuali paduannya.

Perbandingan Sifat Mekanik (DOM untuk A513, Gambar Dingin untuk A519)

Kelas	Kekuatan Tarik (N/mm², mnt)	Kekuatan Hasil (N/mm², mnt)	Perpanjangan (%, mnt)
1015	414	345	15
1020	448	379	12
1026	517	448	10
4130	621	552	10

Catatan: Properti ditujukan untuk kondisi penarikan dingin A513 DOM atau A519, ideal untuk poros penggerak. Kondisi lain (misalnya, as-welded, normalized) bervariasi dalam kekuatan atau keuletan.

Ketentuan Pengiriman

·Ditarik Di Atas Mandrel (DOM, A513): Tabung las ditarik dingin untuk kekuatan maksimum, ideal untuk poros penggerak otomotif (misalnya, 3.000 x 0.120 inci).
·Ditarik Dingin (A519): Tabung mulus yang ditarik dingin untuk kekuatan unggul, cocok untuk poros penggerak industri torsi tinggi.
·As-Dilas (A513): Tabung las yang hemat biaya untuk poros penggerak yang tidak terlalu menuntut.
·Dinormalisasi (N): Diperlakukan panas untuk sifat seragam, cocok untuk poros penggerak standar.
· Menghilangkan Stres ( SR): Meningkatkan keuletan untuk komponen poros penggerak yang memerlukan pengelasan.
·Anil ( A): Memaksimalkan sifat mampu bentuk untuk aplikasi poros non-penggerak.

Deskripsi Kelas

·1015 (A513/A519): Baja karbon rendah dengan kemampuan las yang sangat baik, ideal untuk poros penggerak hemat biaya pada kendaraan ringan.
·1020 (A513/A519): Kekuatan dan sifat mampu bentuk yang seimbang, cocok untuk poros penggerak tugas menengah dalam aplikasi otomotif dan industri, terutama dalam ukuran 3 x 0,120 inci untuk beban dinamis.
·1026 (A513/A519): Baja karbon tinggi dengan kekuatan unggul, cocok untuk poros penggerak berat pada mobil dan truk.
·4130 (A519): Baja paduan rendah dengan kekuatan tinggi, ideal untuk poros penggerak mulus tugas berat pada kendaraan dan mesin berperforma tinggi.

Spesifikasi

Standar: ASTM A513 (Dilas/DOM), ASTM A519 (Mulus)
Kisaran Ukuran:
·Diameter Luar (OD): 2.000–8.625 inci (50.8–219.1 mm)
·Ketebalan Dinding (WT): 0,065–0,250 inci (1,65–6,35 mm)
·Panjang: Acak (3,3–40 kaki / 1.000–12.000 mm) atau dipotong khusus
Ukuran Umum untuk Poros Penggerak (OD x WT, imperial):
·1,750 x 0,095 inci (44,5 x 2,4 mm, poros penggerak otomotif ringan)
·2.000 x 0,120 inci (50,8 x 3 mm, poros penggerak otomotif kecil hingga sedang)
·2,375 x 0,120 inci (60,3 x 3 mm, poros penggerak otomotif tugas sedang)
·2,500 x 0,120 inci (63,5 x 3 mm, poros penggerak otomotif kelas menengah dan industri ringan)
·3.000 x 0,120 inci (76,2 x 3 mm, poros penggerak otomotif untuk beban dinamis)
·3.000 x 0,083 inci (76,2 x 2,1 mm, poros penggerak otomotif dan industri ringan)
·3,500 x 0,134 inci (88,9 x 3,4 mm, poros penggerak kendaraan tugas berat)
·4.000 x 0,156 inci (101,6 x 4 mm, poros penggerak kendaraan industri tugas sedang dan berat)
·4,500 x 0,188 inci (114,3 x 4,8 mm, poros penggerak mesin industri)
·5.000 x 0,188 inci (127 x 4,8 mm, poros penggerak industri tugas berat)
·6,625 x 0,188 inci (168,3 x 4,8 mm, aplikasi industri torsi tinggi)
·7.000 x 0,120 inci (177,8 x 3 mm, poros penggerak kendaraan industri dan komersial tugas berat)
Toleransi (sesuai ASTM A513/A519):
·OD (2.000–3.000 inci): ±0,005 inci; (>3.000–8.625 inci): ±0.25%
·WT: ±10%
·Panjang: ±0,118 inci (±3 mm) untuk panjang potongan
Ketentuan Pengiriman:
·DOM (A513): Presisi tinggi untuk poros penggerak yang dilas.
·Cold-Drawn (A519): Kekuatan unggul untuk poros penggerak yang mulus.
·As-Dilas (A513), Dinormalisasi (N), Menghilangkan Stres (SR), Anil (A).
·Kondisi Permukaan: Halus, bersih, atau dilapisi (diminyaki/fosfat) untuk ketahanan terhadap korosi dan kemudahan perakitan.

Aplikasi

Tabung presisi ASTM A513/A519 1026, 1020, 1015, dan 4130 kami (misalnya, 3.000 x 0.120 inci/76.2 x 3 mm, 7.000 x 0.120 inci) dirancang untuk:

Poros Penggerak: Pipa berperforma tinggi untuk poros penggerak otomotif (mobil, truk dengan 3.000 x 0.120 inci, 2.375 x 0.120 inci) dan industri (mesin dengan 4.500 x 0.188 inci, 7.000 x 0.120 inci). Grade 1026 dan 4130 (DOM/cold-drawn) memastikan transmisi torsi yang kuat; 1020 (misalnya, 3 x 0,120 inci) unggul dalam aplikasi beban dinamis; 1015 cocok untuk penggunaan tugas ringan.
Aplikasi Sekunder (penggunaan terbatas):
·Silinder hidrolik/pneumatik (1026, 4130 untuk tekanan tinggi; 1015, 1020 untuk standar).
·Rol konveyor (1015, 1020 untuk standar; 1026 untuk tugas berat).
·Komponen otomotif (1026, 4130).

Jaminan Kualitas
Semua tabung 1026, 1020, 1015, dan 4130 mematuhi standar ASTM A513/A519. Sertifikat pengujian sesuai DIN EN 10204 3.1 memverifikasi komposisi kimia, sifat mekanik, dan akurasi dimensi. Pengujian arus Eddy (A513) dan ultrasonik (A519), ditambah inspeksi perataan dan permukaan, memastikan kinerja terbaik untuk pipa bantalan beban dinamis.

Dorong Proyek Anda ke Depan

·Disesuaikan untuk Poros Penggerak: Ukuran seperti 3.000 x 0.120 inci (76.2 x 3 mm) untuk beban dinamis dan 7.000 x 0.120 inci, dengan kondisi DOM/ditarik dingin, mengoptimalkan transmisi daya.
·Standar Terkemuka di Industri: Kepatuhan ASTM A513/A519 memastikan keandalan dan kualitas.
· Pasokan Fleksibel: Ukuran standar yang tersedia dan opsi yang dapat disesuaikan untuk kebutuhan poros penggerak Anda.
·Bimbingan Ahli: Tim kami membantu Anda memilih kelas dan ukuran yang sempurna untuk efisiensi maksimum.

Pesan sekarang untuk mengoptimalkan kinerja poros penggerak Anda dengan ASTM A513/A519 Precision Tubing. Minta penawaran di hongli-jy@126.com atau kunjungi hltube.com untuk menjelajahi rangkaian lengkap pipa presisi kami!
