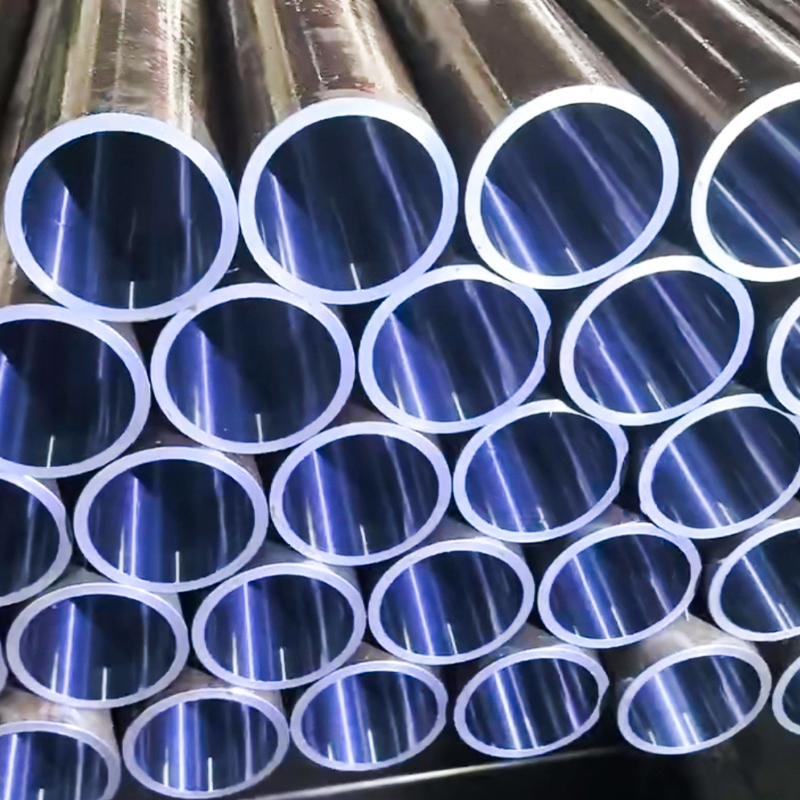

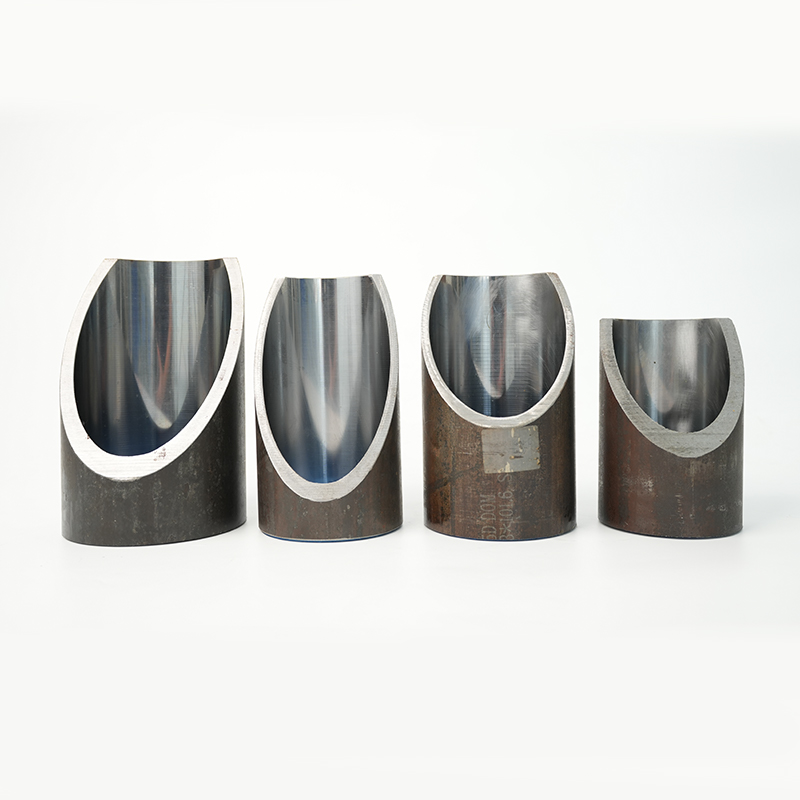

Tabung Honed and Skived & Roller Burnished (SRB) kami – ASTM A519 adalah pipa baja cold draw seamless (CDS) presisi yang diproses untuk mencapai hasil akhir diameter dalam seperti cermin. Dengan toleransi hingga H8 dan kekasaran permukaan serendah Ra 0,4 μm, tabung ini ideal untuk barel silinder hidrolik yang memerlukan gesekan rendah, masa pakai seal yang lama, dan ketahanan aus yang tinggi.
Dirancang untuk pasar Amerika Utara dan internasional yang mengikuti standar ASTM, tabung ini banyak digunakan dalam sistem hidrolik konstruksi, industri, pertanian, dan otomotif.
Nilai Baja Khas
·ST52 – kekuatan mekanik, kemampuan mesin, dan kemampuan las yang baik
·20MnV6 – baja paduan mikro untuk ketahanan aus dan ketangguhan yang tinggi
·27SiMn – baja paduan berkekuatan tinggi untuk silinder hidrolik tugas berat
·Nilai lain tersedia berdasarkan permintaan (ASTM A519 1020, 1026, DOM)
Ukuran Umum (OD × WT × ID)
·Ø40 mm × 5 mm (ID Ø30 mm)
·Ø63,5 mm × 6 mm (ID Ø51,5 mm)
·Ø90 mm × 8 mm (ID Ø74 mm)
·Ø100 mm × 10 mm (ID Ø80 mm)
·Ø125 mm × 12,5 mm (ID Ø100 mm)
·Ø150 mm × 15 mm (ID Ø120 mm)
Ukuran imperial (tabung DOM berbasis inci) tersedia berdasarkan permintaan.
Spesifikasi Teknis
·Standar: Tabung ASTM A519 Tipe 5 / DOM
·Kondisi: Dingin Ditarik Mulus, Diasah atau SRB
·Toleransi ID: H8 (atau lebih ketat berdasarkan permintaan)
·Permukaan Selesai: Ra ≤ 0,4 μm (diasah), Ra ≤ 0,2 μm (SRB)
· Kelurusan: ≤ 0,3 mm/m
·Kebulatan: ≤ 0,03mm
Proses Manufaktur
1. Produksi Tabung Mulus ASTM A519 – menusuk dan menggulung panas
2. Penarikan Dingin Di Atas Mandrel (DOM) – meningkatkan akurasi dimensi dan sifat mekanik
3. Perlakuan Panas / Normalisasi – memastikan stabilitas struktur internal
4. Mengasah – hasil akhir abrasif yang presisi untuk mendapatkan ID yang halus
5. Skiving & Roller Pembakaran (SRB) – lapisan cermin opsional untuk Ra ultra-rendah
6. Inspeksi – pemeriksaan dimensi, kelurusan, kebulatan, dan permukaan akhir
Fitur & Manfaat Utama
· ID ultra-halus untuk seal dan piston yang tahan lama
·Akurasi dimensi tinggi (H8) untuk perakitan silinder yang andal
·Tersedia dalam hasil akhir yang diasah dan SRB
·Solusi hemat biaya untuk silinder hidrolik bertekanan sedang hingga tinggi
·Kompatibel dengan standar metrik dan imperial
Aplikasi
· Silinder hidrolik dalam konstruksi, pertanian, dan mesin industri
· Barel silinder pneumatik
· Peralatan pengangkat tugas berat
· Mesin press dan otomasi industri
