Tabung Honed & SRB – ASTM A513 ST52 / SAE 1026, Welded (CDW), Mirror ID Finish untuk Barel Silinder Hidraulik

Tabung ASTM A513 Cold Drawn Welded (CDW) Honed & SRB kami presisi-

Hubungi Kami Sekarang

Tabung ini menggabungkan efektivitas biaya pipa las dengan finishing presisi tinggi, sehingga menghasilkan:

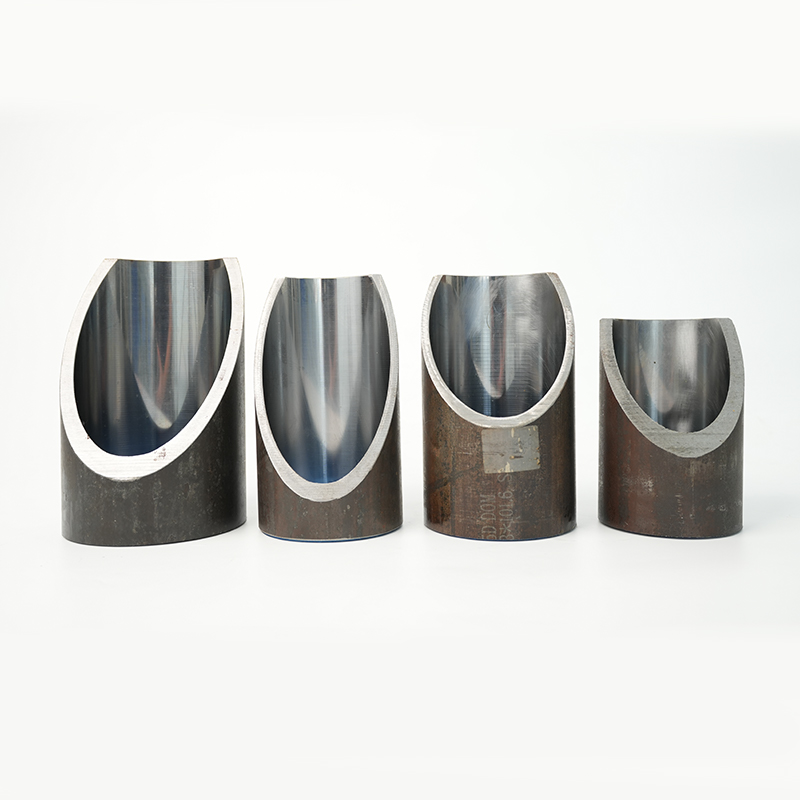

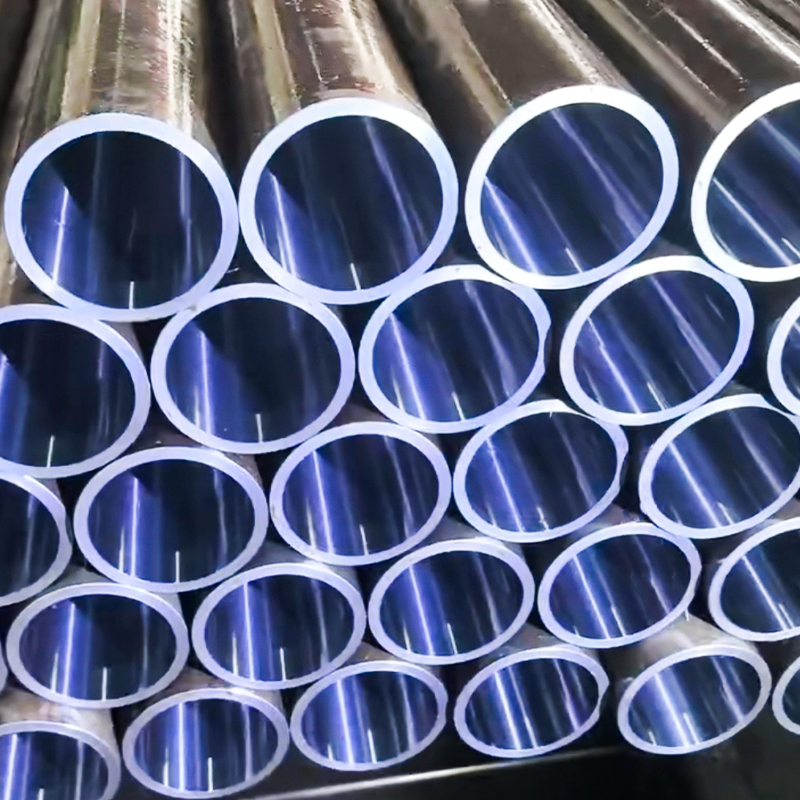

·Lubang internal seperti cermin (Ra ≤ 0,4 μm untuk diasah, Ra ≤ 0,2 μm untuk SRB)
·Toleransi dimensi yang ketat (H8)
·Kelurusan yang sangat baik untuk pergerakan piston yang andal

Ideal untuk silinder hidraulik bertekanan sedang, mesin industri, otomotif, dan aplikasi pertanian yang memerlukan penyelesaian lubang berkualitas tinggi tetapi tidak memerlukan tabung tanpa sambungan.

Nilai Baja Khas

·ST52 (setara ASTM A513 Tipe 5 DOM)
·SAE 1026 (tabung DOM baja karbon)
·Opsional: 1020 atau 1025 tergantung pada kebutuhan mekanis

Ukuran Umum (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Ukuran metrik dan imperial khusus tersedia berdasarkan permintaan.

Spesifikasi Teknis

·Standar: ASTM A513, tabung DOM Tipe 5, Dilas (CDW)
·Kondisi: Ditarik Dingin Diasah / SRB
·Toleransi ID: H8 (atau lebih ketat berdasarkan permintaan)
·Permukaan Selesai: Ra ≤ 0,4 μm (diasah) / Ra ≤ 0,2 μm (SRB)
· Kelurusan: ≤ 0,3 mm/m
·Kebulatan: ≤ 0,03 mm

Proses Manufaktur

1. Produksi Tabung Dilas – ERW dari baja strip berkualitas tinggi
2. Penarikan Dingin Di Atas Mandrel (DOM) – meningkatkan akurasi dimensi dan sifat mekanik
3. Perlakuan Panas / Normalisasi – meningkatkan integritas las
4. Mengasah – finishing abrasif yang presisi untuk Ra ≤ 0,4 μm
5. Skiving & Roller Pembakaran (SRB) – penyelesaian ID cermin opsional Ra ≤ 0,2 μm
6. Inspeksi – pemeriksaan dimensi, kelurusan, kebulatan, dan kekasaran permukaan

Fitur & Manfaat Utama

·Alternatif hemat biaya dibandingkan tabung mulus untuk silinder bertekanan sedang
· Toleransi H8 presisi tinggi untuk perakitan yang andal
· Lapisan lubang seperti cermin untuk memperpanjang masa pakai seal dan piston
·Tersedia dalam hasil akhir yang diasah atau SRB
·Ukuran metrik dan imperial disediakan

Aplikasi

·Silinder hidrolik untuk konstruksi dan mesin pertanian
·Barel silinder pneumatik
· Penanganan material dan peralatan pengangkat
· Pengepres hidrolik industri
·Sistem hidrolik mesin otomotif dan bergerak
