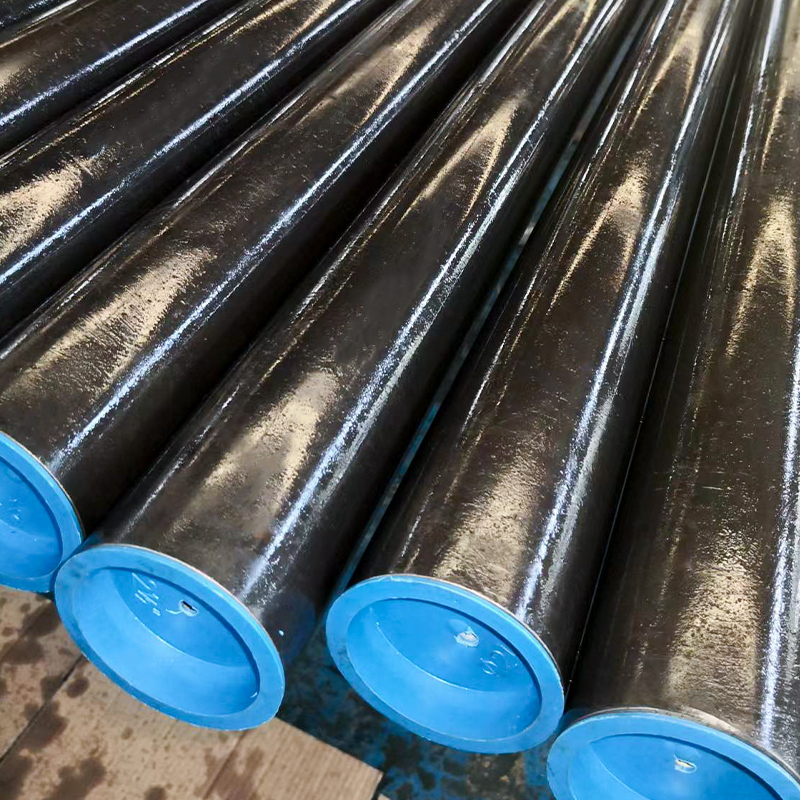

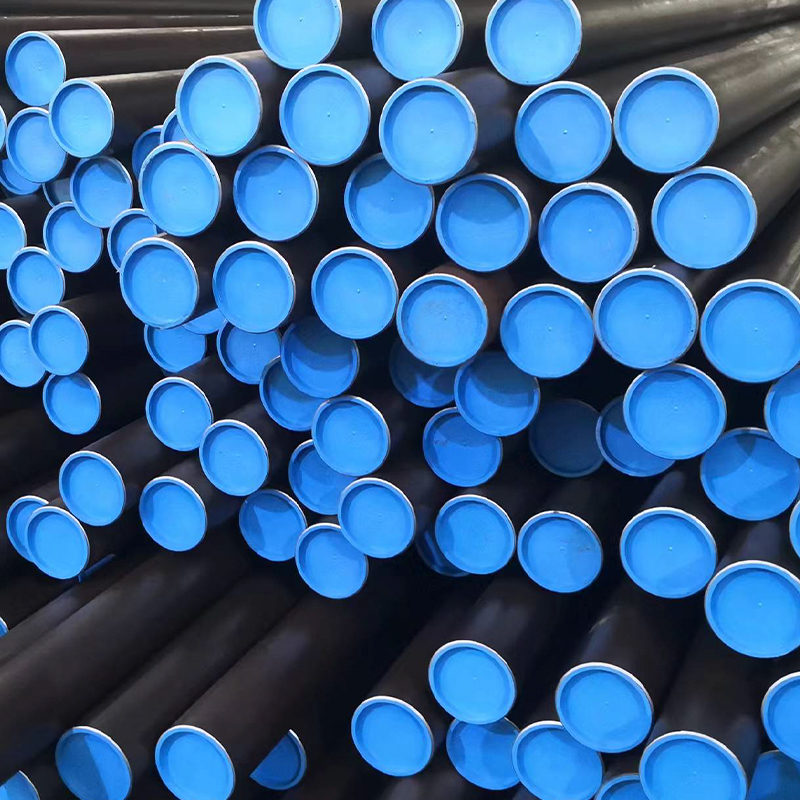

Tabung Silinder Hidraulik kami – ASTM A513 ST52 Cold Drawn Welded (CDW) dirancang untuk memberikan keseimbangan antara presisi tinggi, keandalan, dan efektivitas biaya. Diproduksi melalui Pengelasan Resistensi Listrik (ERW) dan kemudian ditarik melalui mandrel (DOM), tabung ini mencapai akurasi dimensi yang sangat baik, permukaan bagian dalam yang halus, dan kelurusan yang unggul.
Dikembangkan khusus untuk proses honing atau skiving & roller burnishing (SRB), tabung ini memberikan penyelesaian lubang yang ideal untuk aplikasi silinder hidrolik dan pneumatik di industri seperti konstruksi, pertanian, otomotif, dan penanganan material.
Nilai Baja Khas
·ASTM A513 Tipe 5 (Ditarik Di Atas Mandrel, DOM)
· Setara ST52 / E355
·SAE 1020, SAE 1026 (nilai opsional)
·E235 (untuk aplikasi tugas ringan)
Ukuran Umum (OD × WT)
·Ø40 mm × 2,5 mm
·Ø50 mm × 3 mm
·Ø63,5 mm × 4 mm
·Ø76 mm × 5 mm
·Ø90 mm × 6 mm
·Ø100 mm × 6 mm
·Ø120mm × 8mm
·Ø150 mm × 10 mm
Catatan: Ukuran tabung DOM metrik dan imperial tersedia berdasarkan permintaan.
Spesifikasi Teknis
·Standar: ASTM A513, Tipe 5 (Tabung CDW / DOM)
·Kelas Baja: ST52 / SAE 1026
·Kondisi: Ditarik Dingin, Dinormalisasi
· Kelurusan: ≤ 0,5:1000
·Toleransi: OD & WT sesuai standar ASTM A513
·Permukaan Selesai (seperti yang disediakan): ID Ra ≤ 2,5 μm
·Permukaan Selesai (setelah diasah/SRB): ID Ra ≤ 0,4 μm
Proses Manufaktur
1. Strip Baja Canai Panas → celah presisi
2. Pengelasan Resistansi Listrik (ERW) → pembentukan tabung induk
3. Perlakuan Panas / Normalisasi → menghilangkan tekanan dan meningkatkan integritas las
4. Penarikan Dingin Di Atas Mandrel (DOM) → memastikan OD/ID yang akurat, meningkatkan kekuatan
5. Memotong & Meluruskan → mencapai akurasi dan kelurusan panjang yang luar biasa
6. Pemeriksaan Akhir → pemeriksaan dimensi, pengujian kualitas jahitan las, evaluasi permukaan
Fitur & Manfaat Utama
·Alternatif hemat biaya untuk tabung ASTM A519 yang mulus
· Kelurusan yang sangat baik dan presisi dimensi
·Kualitas jahitan las yang tinggi karena proses normalisasi DOM
·Disiapkan dengan sempurna untuk pengasahan atau finishing SRB
·Disediakan dalam ukuran metrik dan imperial untuk kompatibilitas global
Aplikasi
·Silinder hidrolik untuk peralatan konstruksi
·Sistem hidrolik mesin pertanian
·Otomasi industri & robotika
· Penanganan material & peralatan pengangkat
·Silinder pneumatik
