Ikhtisar

Ubah sistem konveyor Anda dengan Tabung Rol Konveyor Presisi EN 10305-3 kami dengan kualitas E235, E195, E220, E275, E355, dan baja standar industri (misalnya, ASTM A513 1008, 1010, 1015, 1020, 1026, AISI 304, 316, 430). Tersedia dalam ukuran diameter luar (OD) Ø30 hingga 114,3 mm (1,181–4,500 inci) dan ketebalan dinding (WT) 1 hingga 3 mm (0,039–0,118 inci), termasuk ukuran kunci seperti Ø60,3 x 2,0 mm (2,374 x 0,079 inci) dan Ø48,3 x 2,0 mm (1,902 x 0,079 inci), tabung baja ERW ini memberikan presisi, daya tahan, dan efisiensi biaya yang tak tertandingi untuk roller konveyor di bidang logistik, manufaktur, dan pergudangan. Direkayasa untuk kelancaran pengoperasian dan kapasitas beban tinggi, mereka memastikan kinerja yang andal dalam sistem penanganan material, dengan penggunaan sekunder minimal dalam aplikasi struktural.

Mengapa Memilih Tabung Rol Konveyor Kami?

·Rekayasa Presisi: Grade seperti E235, E355, dan AISI 304 menawarkan kekuatan luluh dari 195–355 N/mm², ideal untuk pipa penanganan material yang presisi.
·Toleransi Ketat: Dimensi yang presisi (misalnya, Ø60,3 mm/2,374 inci OD ±0,08 mm, 2,0 mm/0,079 inci WT ±10%) memastikan perakitan roller mulus.
·Permukaan Halus: Permukaan yang bersih dan seragam meminimalkan gesekan, meningkatkan kinerja roller konveyor dan umur panjang.
·Kapasitas Beban Tinggi: Konstruksi ERW dan baja tahan karat mendukung aplikasi berat, mulai dari roller ringan hingga roller tugas berat.
·Ukuran Standar Global: Ukuran seperti Ø60,3 x 2,0 mm (2,374 x 0,079 inci), Ø48,3 x 2,0 mm (1,902 x 0,079 inci), dan Ø114,3 x 3,0 mm (4,500 x 0,118 inci) memenuhi kebutuhan konveyor di seluruh dunia.
· Fleksibilitas Hemat Biaya: E235, E195, dan grade lainnya memberikan kinerja terbaik dengan biaya yang kompetitif.

Nilai Baja Umum untuk Rol Konveyor

Tabung rol konveyor EN 10305-3 kami tersedia dalam berbagai tingkatan baja, di samping standar lainnya, untuk memenuhi beragam persyaratan penanganan material:

·E235 (EN 10305-3): Baja karbon rendah (kekuatan hasil: 235 N/mm², kekuatan tarik: 340–480 N/mm²) dengan kemampuan las yang sangat baik, ideal untuk roller tugas sedang (misalnya, Ø60,3 x 2,0 mm / 2,374 x 0,079 inci) di bidang logistik dan manufaktur.
·E195 (EN 10305-3): Baja karbon rendah (kekuatan hasil: 195 N/mm², kekuatan tarik: 320–460 N/mm²) untuk roller ringan dalam penanganan paket kecil (misalnya, Ø33,7 x 1,5 mm / 1,327 x 0,059 inci).
·E220 (EN 10305-3): Baja karbon ultra-rendah (kekuatan hasil: 220 N/mm², kekuatan tarik: 330–470 N/mm²) untuk roller ultra-ringan dalam aplikasi beban rendah (misalnya, Ø42,4 x 1,5 mm / 1,669 x 0,059 inci).
·E275 (EN 10305-3): Kekuatan sedang (kekuatan hasil: 275 N/mm², kekuatan tarik: 410–550 N/mm²) untuk roller tugas sedang hingga berat di konveyor industri (misalnya, Ø76,1 x 2,0 mm / 2,996 x 0,079 inci).
·E355 (EN 10305-3): Baja berkekuatan tinggi (kekuatan hasil: 355 N/mm², kekuatan tarik: 490–630 N/mm²) untuk roller tugas berat di sistem pertambangan atau industri (misalnya, Ø89,0 x 2,5 mm / 3,504 x 0,098 inci).
·ASTM A513 1008: Baja karbon ultra-rendah (kekuatan hasil: ~275 N/mm², kekuatan tarik: ~340 N/mm²) untuk roller ringan yang hemat biaya (misalnya, Ø38,0 x 1,5 mm / 1,496 x 0,059 inci).
·ASTM A513 1010: Baja karbon rendah (kekuatan hasil: ~310 N/mm², kekuatan tarik: ~379 N/mm²) untuk roller serba guna di pergudangan (misalnya, Ø50,8 x 2,1 mm / 2,000 x 0,083 inci).
·ASTM A513 1015: Kekuatan seimbang (kekuatan hasil: ~345 N/mm², kekuatan tarik: ~414 N/mm²) untuk roller tugas menengah di bidang otomotif dan logistik (misalnya, Ø48,3 x 2,0 mm / 1,902 x 0,079 inci).
·ASTM A513 1020: Kekuatan yang lebih tinggi (kekuatan hasil: ~379 N/mm², kekuatan tarik: ~448 N/mm²) untuk roller tugas sedang di lingkungan industri (misalnya, Ø76,2 x 3,0 mm / 3,000 x 0,120 inci).
·ASTM A513 1026: Kekuatan tinggi (kekuatan hasil: ~448 N/mm², kekuatan tarik: ~517 N/mm²) untuk roller tugas berat dalam penanganan material curah (misalnya, Ø101,6 x 4,0 mm / 4,000 x 0,156 inci).
·ASTM A500 Kelas B/C: Baja kelas struktural (kekuatan hasil: 317–345 N/mm², kekuatan tarik: 400–427 N/mm²) untuk roller berdiameter besar dengan beban tinggi (misalnya, Ø114,3 x 4,8 mm / 4,500 x 0,188 inci).
·AISI 304/316 (EN 1.4301/1.4401): Baja tahan karat untuk lingkungan higienis atau korosif (misalnya, pemrosesan makanan, pabrik kimia) dengan roller seperti Ø50,0 x 1,5 mm (1,969 x 0,059 inci).
·AISI 430 (EN 1.4016): Baja tahan karat feritik untuk ketahanan terhadap korosi yang hemat biaya dalam aplikasi semi-higienis (misalnya, Ø48,3 x 2,0 mm / 1,902 x 0,079 inci).|

Nilai-nilai ini memastikan keserbagunaan untuk aplikasi konveyor tugas ringan, tugas berat, dan khusus, sehingga memenuhi standar global.

Proses Manufaktur

Tabung rol konveyor EN 10305-3 kami dibuat untuk presisi dan daya tahan:

1. Pengelasan Resistansi Listrik (ERW): Strip baja dilas dan diberi ukuran dingin untuk mencapai dimensi yang presisi (misalnya, Ø60,3 x 2,0 mm / 2,374 x 0,079 inci), sehingga memastikan pipa konveyor baja ERW berkualitas tinggi.
2. Pembentukan Dingin: Meningkatkan akurasi dimensi dan kualitas permukaan untuk kelancaran pengoperasian roller.
3. Perlakuan Panas: Kondisi yang dinormalisasi ( N) atau as-welded ( CR1, CR2) mengoptimalkan sifat mekanik untuk penanganan material.
4. Penyelesaian Permukaan: Permukaan yang halus dan bersih, sering kali diminyaki atau diberi fosfat, memastikan ketahanan terhadap korosi dan kemudahan perakitan.
5. Pengujian Kualitas: Pemeriksaan dimensi, pengujian tarik, dan pengujian non-destruktif (misalnya arus eddy) memastikan kepatuhan terhadap standar EN 10305-3.

Proses ini menghasilkan pipa las presisi yang dioptimalkan untuk kinerja roller konveyor.

Spesifikasi Bahan

Nilai: E235 (EN 10305-3), dengan opsi untuk E195, E220, E275, E355, dan lainnya (mis., ASTM A513 1008, 1010, 1015, AISI 304, 430)
Komposisi Kimia (E235, Maks% kecuali ditentukan):
·Karbon (C): 0,17
·Silikon (Si): 0,35
·Mangan (Mn): 1,20
·Fosfor (P): 0,025
·Belerang (S): 0,025
·Sifat Mekanik (E235, Dinormalisasi, N):
·Kekuatan Hasil: 235 N/mm² (mnt)
·Kekuatan Tarik: 340–480 N/mm²
·Pemanjangan: 25% (menit)

Kisaran Ukuran:

Diameter Luar (OD): Ø30–114,3 mm (1,181–4,500 inci)
Ketebalan Dinding (WT): 1–3 mm (0,039–0,118 inci)
Panjang: Acak (1.000–12.000 mm / 3,3–40 kaki) atau dipotong khusus
Ukuran Umum untuk Roller Konveyor (OD x WT, metrik):
·Ø33,7 x 1,5 mm (1,327 x 0,059 inci, roller konveyor ultra-ringan)
·Ø38,0 x 1,5 mm (1,496 x 0,059 inci, roller konveyor tugas ringan)
·Ø42,4 x 1,5 mm (1,669 x 0,059 inci, roller konveyor tugas ringan)
·Ø48,3 x 2,0 mm (1,902 x 0,079 inci, roller konveyor standar)
·Ø50,0 x 1,5 mm (1,969 x 0,059 inci, roller konveyor standar)
·Ø60,3 x 2,0 mm (2,374 x 0,079 inci, roller konveyor tugas sedang)
·Ø63,5 x 2,0 mm (2,500 x 0,079 inci, roller konveyor tugas sedang)
·Ø76,1 x 2,0 mm (2,996 x 0,079 inci, roller konveyor industri)
·Ø89,0 x 2,5 mm (3,504 x 0,098 inci, roller konveyor tugas berat)
·Ø101,6 x 2,5 mm (4.000 x 0,098 inci, penanganan material berkapasitas tinggi)
·Ø108,0 x 3,0 mm (4,252 x 0,118 inci, roller tugas berat berkapasitas tinggi)
·Ø114,3 x 3,0 mm (4,500 x 0,118 inci, roller tugas berat berkapasitas tinggi)
Toleransi (sesuai EN 10305-3):
·OD (≤80 mm): ±0,08 mm; (>80–114,3 mm): ±0,15%
·WT: ±10%
·Panjang: ±3 mm untuk panjang potongan
·Kondisi Pengiriman: Dinormalisasi (N), As-Welded (CR1, CR2)
·Kondisi Permukaan: Halus, bersih, atau dilapisi (diminyaki/fosfat) untuk ketahanan terhadap korosi

Aplikasi

EN 10305-3 E235, E195, E220, E275, E355, dan tabung presisi lainnya (misalnya, Ø60,3 x 2,0 mm / 2,374 x 0,079 inci) dirancang untuk:

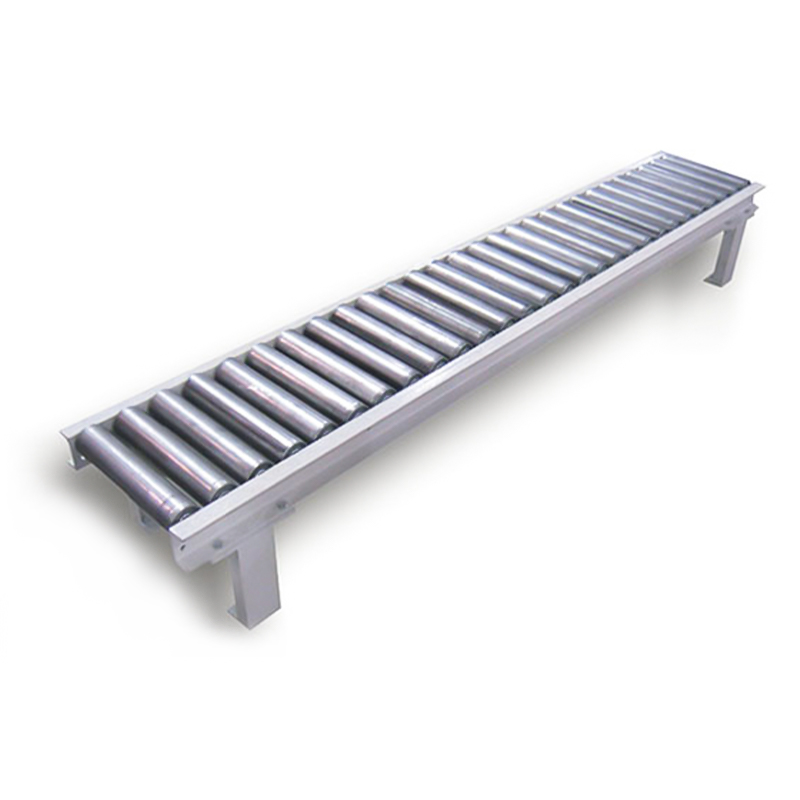

Rol Konveyor: Tabung berkinerja tinggi untuk sistem penanganan material di:
1. Logistik: Gudang, pusat distribusi (E235, Ø60,3 x 2,0 mm; E195, E220, Ø33,7 x 1,5 mm untuk roller ringan).
2. Manufaktur: Jalur perakitan, produksi otomotif (E275, Ø48,3 x 2,0 mm; E355, Ø89,0 x 2,5 mm untuk roller tugas berat).
3. Industri: Penambangan, penanganan material curah (E355, ASTM A500 Grade B/C, Ø114,3 x 3,0 mm untuk roller berkapasitas tinggi).
4. Lingkungan Higienis: Pengolahan makanan, farmasi (AISI 304/316/430, Ø50.0 x 1.5 mm atau Ø48.3 x 2.0 mm untuk ketahanan terhadap korosi).
5. Aplikasi Sekunder (penggunaan terbatas):
·Komponen struktural (misalnya rangka ringan dengan E235, ASTM A500).
·Pipa furnitur (misalnya rak, rak dengan E195, E220, AISI 430).

Jaminan Kualitas

Semua tabung E235, E195, E220, E275, E355, dan lainnya mematuhi EN 10305-3 atau standar yang relevan (misalnya, ASTM A513, A500). Sertifikat pengujian sesuai DIN EN 10204 3.1 memverifikasi komposisi kimia, sifat mekanik, dan akurasi dimensi. Pengujian arus Eddy, pengujian perataan, dan inspeksi permukaan memastikan kinerja terbaik untuk pipa penanganan material.

Bebaskan Efisiensi Konveyor Anda

·Dioptimalkan untuk Rol: Ukuran seperti Ø60,3 x 2,0 mm (2,374 x 0,079 inci), Ø48,3 x 2,0 mm, dan Ø114,3 x 3,0 mm, dengan tingkatan E235 hingga AISI 430, memastikan presisi dan daya tahan.
·Kepatuhan Standar Global: Opsi EN 10305-3, ASTM A513, dan baja tahan karat memenuhi kebutuhan pasar di seluruh dunia.
· Pasokan Fleksibel: Ukuran standar yang tersedia dan panjang yang dapat disesuaikan untuk kebutuhan konveyor Anda.
·Bimbingan Ahli: Tim kami membantu Anda memilih kelas dan ukuran ideal untuk efisiensi maksimum.
