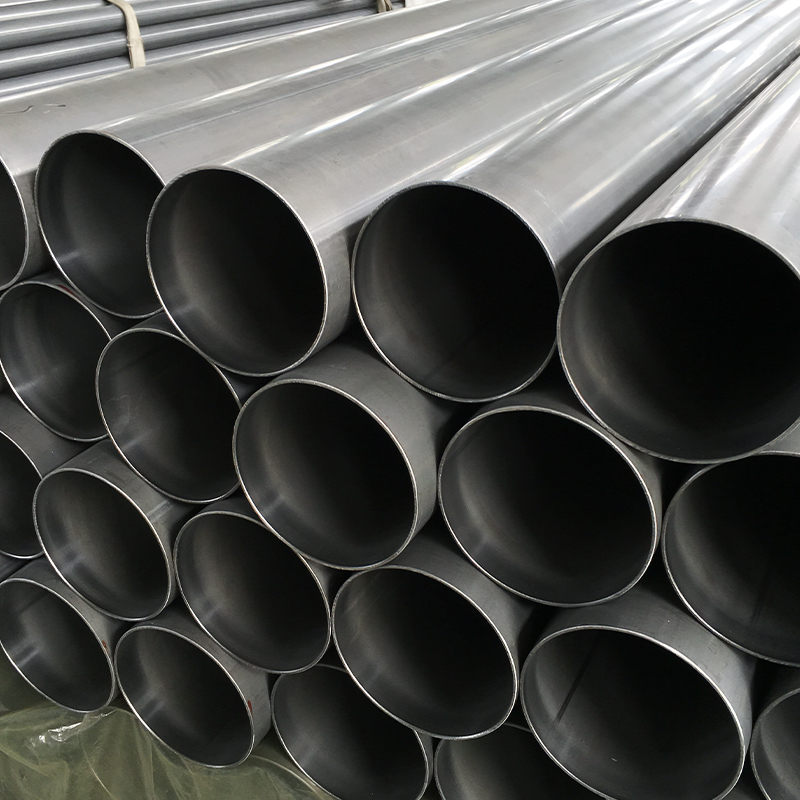

Tabung Las Dingin Ditarik Dingin Dinding Tipis Diameter Besar – Tabung Dinding Tipis Presisi Ø100×1mm untuk Aplikasi Struktur RinganSpesifikasi Produk
Tabung Las Dingin Ditarik Dingin Dinding Tipis Diameter Besar – Tabung Dinding Tipis Presisi Ø100×1mm untuk Aplikasi Struktur RinganSpesifikasi Produk
| Parameter | Spesifikasi | Toleransi |
| Diameter Luar (OD) | 100mm (±0,15mm) | DIN 2393 jam9 |
| Ketebalan Dinding | 1,0 mm (± 0,05 mm) | DIN 2393 ±5% |
| Panjangnya | 1-7m (khusus hingga 12m) | Kelurusan ≤0,5mm/m |
| Kelas Bahan | ST37-2 / ST52-3 / E355 | EN 10305-2 |
| Permukaan Selesai | Halus (Ra ≤1.2μm) | Opsional dipoles |
Rentang Ukuran & Spesifikasi yang Diperluas
| OD (mm) | Ketebalan Dinding (mm) | Panjang Standar | Toleransi | MOQ |
| 50-80 | 0,8-1,5 | 2-7m | ±0,10mm | 200kg |
| 82-120 | 1.0-2.0 | 2-7m | ±0,15mm | 150kg |
| 121-180 | 1.2-3.0 | 2-7m | ±0,20mm | 100kg |
| 182-250 | 1.5-4.0 | 2-6m | ±0,25mm | 50kg |
| 251-299 | 2.0-5.0 | 2-6m | ±0,30mm | 30kg |
Catatan Utama:
· Semua ukuran tersedia dalam ST37-2, ST52-3, E355
· Panjang khusus hingga 12m (kelurusan ≤1mm/m)
· Toleransi khusus tersedia (dinding ±0,05mm, OD ±0,03mm)
Keunggulan Kompetitif
| Parameter | Tabung kami | Standar Industri | Tabung Mulus |
| Toleransi OD | ±0,1mm | ±0,30mm | ±0,50mm |
| Variasi Dinding | ±2% | ±10% | ±8% |
| Waktu Pimpin | 2-3 minggu | 4-6 minggu | 6-8 minggu |
Manfaat Utama
· Pengurangan Berat 40% vs. tabung dinding standar
· Siap Dilas – Permukaan bersih dan bebas oksida (Sa 2.5)
· Ketertelusuran Batch – Sertifikasi penuh EN 10204 3.1
Solusi Pengemasan
| Ketik | Kapasitas | Fitur Khusus |
| Rak VMI | 200 tabung | Pelacakan RFID, pengiriman JIT |
| Kotak Anti Hancur | 50 tabung | Terkendali kelembapan |
| Paket Ramah Lingkungan | 100 tabung | Tali PET yang dapat didaur ulang |
Proses Produksi
1. Pemilihan Bahan
·Strip baja canai dingin (EN 10139) dengan bahan kimia terkontrol
·Permukaan yang dibersihkan dengan ultrasonik (standar Sa 2.5)
2. Pengelasan Presisi
·Pengelasan induksi frekuensi tinggi (400kHz)
·Anil jahitan in-line untuk struktur butiran yang seragam
3. Gambar Dingin
·Proses menggambar 3 tahap dengan pengurangan 18%.
·Dukungan mandrel khusus untuk integritas dinding tipis
4. Kontrol Kualitas
·100% pengujian arus eddy (EN 10246-1)
·Pengukuran mikrometer laser (±0,02mm)
·Pengujian hidrostatik (opsional, hingga 150bar)
Perbandingan Teknis
| Fitur | Tabung Ø100×1mm kami | Tabung CDW Standar |
| Konsistensi Dinding | ±0,03mm | ±0,10mm |
| ovalitas | ≤0,1% OD | ≤0,3% OD |
| Kekuatan Hasil | 20% lebih tinggi | Standar |
| Kekasaran Permukaan | Ra 0,8-1,2μm | Ra 1,5-2,5μm |
Keuntungan Utama
· Penghematan Berat: 30% lebih ringan dari tabung konvensional
· Kesesuaian Presisi: Ideal untuk rakitan teleskop
· Hemat Biaya: 15-20% lebih murah dibandingkan alternatif tanpa batas
· Siap Digunakan: Tidak diperlukan pemesinan sekunder
Aplikasi Khas
· Komponen dirgantara (struktur non-kritis)
· Bingkai peralatan medis
· Sistem pemasangan panel surya
· Arsitektur tampilan pameran
· Saluran lengan robotika
Opsi Pengemasan
| Ketik | Kuantitas per Paket | Perlindungan |
| Peti Kayu | 50 tabung | Pembungkus tahan air |
| Paket Strip Baja | 100 tabung | Penjaga tepi |
| Rak VMI Khusus | 200 tabung | diberi tag RFID |
Hubungi Spesialis Dinding Tipis Kami:
·[Tombol] Minta Sampel Gratis (panjang 2m)
·[Tombol] Dapatkan Harga MOQ
Suao adalah produsen profesional tabung baja canai dingin presisi tinggi, tabung hidrolik, dan tabung struktur mekanis, yang mengintegrasikan R&D, produksi, inspeksi, dan penjualan global. Kami mengoperasikan dua fasilitas produksi utama seluas lebih dari 36.000 meter persegi, dengan lebih dari 200 karyawan dan hasil produksi tahunan lebih dari 50.000 ton, memasok pelanggan di seluruh pasar industri utama dunia. Sebagai Pemasok Tabung baja CDW Dinding Tipis Diameter Besar Ø100*1, kemampuan manufaktur terintegrasi kami meliputi penarikan dingin, perlakuan panas, pelurusan, penyelesaian, pemotongan, pembuatan chamfer, dan perawatan permukaan. Semua ini didukung oleh berbagai peralatan canggih untuk pengujian non-destruktif, analisis kimia, dan pemantauan dimensi online—memastikan setiap tabung memenuhi standar kualitas yang ketat. Kami terus berinvestasi dalam sistem otomatisasi dan manufaktur cerdas untuk memungkinkan produksi yang fleksibel, campuran tinggi, dan volume rendah. Kustom Tabung baja CDW Dinding Tipis Diameter Besar Ø100*1. Produk kami banyak digunakan di mesin konstruksi, sistem hidrolik, suku cadang otomotif, energi angin, pembuatan kapal, perkeretaapian, dan sektor minyak & gas. Bersertifikat ISO 9001, ISO 14001, CE, dan RoHS, Hongli lebih dari sekadar produsen—kami adalah mitra jangka panjang yang tepercaya bagi klien industri global.
