Ikhtisar

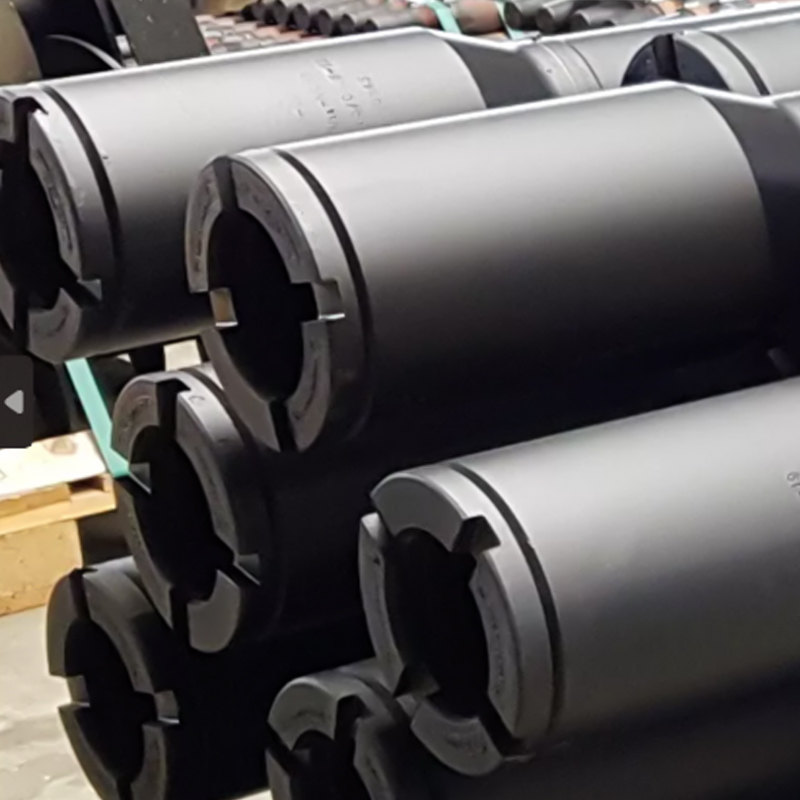

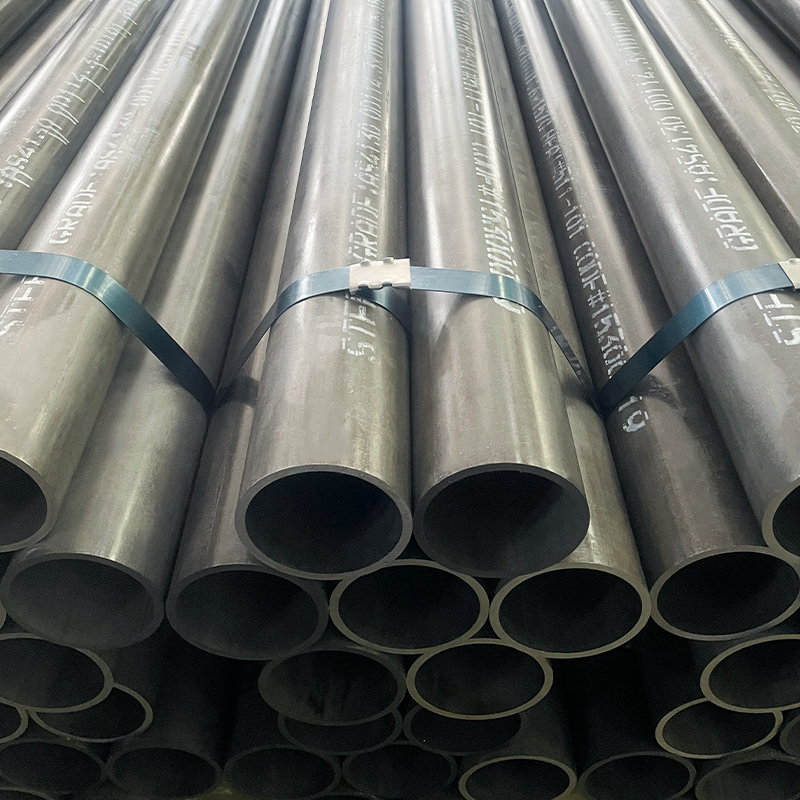

Perkuat operasi pengeboran geoteknik Anda dengan Pipa Bor Geoteknik ASTM A519 Grade 4130 kami. Tersedia dalam ukuran diameter luar (OD) Ø60,3 hingga 114,3 mm (2,375–4,5 inci) dan ketebalan dinding (WT) 4 hingga 12,7 mm (0,157–0,5 inci), termasuk standar industri Ø89 mm x 6 mm (3,504 inci x 0,236 inci), pipa baja mulus atau dilas ini memberikan kekuatan, daya tahan, dan presisi luar biasa untuk pengambilan sampel tanah di lingkungan, geoteknik, dan aplikasi sumur air tanah. Dirancang untuk pengeboran perkusi dan putar, alat ini memastikan kinerja yang andal dalam kondisi tanah yang menantang, dengan penggunaan sekunder minimal dalam aplikasi struktural.

Mengapa Memilih Pipa Bor Geoteknik Kami?

·Kelurusan Luar Biasa： Kelurusan dalam 0,1 mm/meter, menjaga akurasi pengeboran dan mengurangi deviasi lubang bor.
·Peningkatan Sifat Mekanik – Kekuatan luluh dan ketahanan lelah yang lebih tinggi dibandingkan pipa canai panas.
·Toleransi Dimensi Ketat : OD yang konsisten, ketebalan dinding, dan kesesuaian benang. (misalnya, Ø89 mm/3,504 in OD ±0,1 mm, 6 mm/0,236 in WT ±3%) memastikan kompatibilitas dengan rig geoteknik.
· Permukaan Dalam & Luar Halus – Gesekan lebih rendah, pembuangan tanah/cairan lebih mudah.
· Kehidupan Pelayanan yang Diperpanjang – Tahan terhadap keausan, kerusakan benang, dan kegagalan kelelahan.
·Ukuran Standar Global: Ukuran seperti Ø89 mm x 6 mm (3,504 in x 0,236 in) dan Ø76,1 mm x 6 mm (3 in x 0,236 in) memenuhi kebutuhan industri untuk pengambilan sampel tanah.
·Kinerja Serbaguna: Dioptimalkan untuk Geoprobe® DT45 dan rig serupa, memastikan pengambilan sampel inti yang efisien.

Nilai Baja Umum untuk Pipa Bor Geoteknik

Pipa bor ASTM A519 Grade 4130 kami dilengkapi dengan grade lain untuk memenuhi beragam kebutuhan geoteknik:

·ASTM A519 4130 (45#): Baja paduan berkekuatan tinggi (kekuatan hasil: ~520 N/mm², kekuatan tarik: ~690 N/mm²) untuk pengambilan sampel tanah pada tanah campuran (misalnya, Ø89 mm x 6 mm / 3,504 inci x 0,236 inci).
·ASTM A519 4140: Kekuatan yang lebih tinggi (kekuatan luluh: ~655 N/mm², kekuatan tarik: ~862 N/mm²) untuk pengambilan sampel tanah yang lebih dalam atau lebih keras (misalnya, Ø101,6 mm x 8 mm / 4 inci x 0,315 inci).
· ASTM A519 4340: Kekuatan ultra-tinggi (kekuatan luluh: ~710 N/mm², kekuatan tarik: ~930 N/mm²) untuk kondisi geoteknik ekstrem (misalnya, Ø114,3 mm x 10 mm / 4,5 inci x 0,394 inci).
·API 5DP E75: Kelas pipa bor standar (kekuatan luluh: ~517 N/mm², kekuatan tarik: ~689 N/mm²) untuk pengeboran geoteknik dan sumur air (misalnya, Ø76,1 mm x 6 mm / 3 inci x 0,236 inci).
·API 5DP X95: Peningkatan kekuatan (kekuatan luluh: ~655 N/mm², kekuatan tarik: ~724 N/mm²) untuk pengambilan sampel tanah yang berat (misalnya, Ø89 mm x 6 mm / 3,504 inci x 0,236 inci).
·API 5DP G105: Kekuatan tinggi (kekuatan hasil: ~724 N/mm², kekuatan tarik: ~793 N/mm²) untuk pengeboran geoteknik dalam (misalnya, Ø101,6 mm x 8 mm / 4 inci x 0,315 inci).
·API 5DP S135: Kekuatan premium (kekuatan luluh: ~931 N/mm², kekuatan tarik: ~1000 N/mm²) untuk kondisi ekstrem (mis., Ø114,3 mm x 10 mm / 4,5 inci x 0,394 inci).
·AISI 304 (EN 1.4301): Baja tahan karat untuk pengeboran tahan korosi pada tanah yang terkontaminasi (misalnya, Ø89 mm x 6 mm / 3,504 in x 0,236 in).

Nilai ini memastikan keserbagunaan untuk pengambilan sampel tanah, instalasi sumur air tanah, dan pengujian geoteknik, selaras dengan standar seperti API 5DP dan GB/T 699.

Proses Manufaktur

1. Pemilihan Bahan Baku – Billet premium (45#, AISI 1045, 4130, 4140) diuji kemurnian dan konsistensinya.
2. Pembentukan Panas – Billet digulung panas atau ditempa menjadi tabung berongga.
3. Gambar Dingin – Tabung ditarik secara dingin melalui cetakan presisi untuk menyempurnakan akurasi dimensi, kebulatan, dan kelurusan.
4. Perlakuan Panas – Quenching tempering untuk menyeimbangkan kekuatan, ketangguhan, dan ketahanan lelah.
5. Meluruskan – Mesin pelurus multi-roll dan hidraulik yang canggih memastikan pipa mencapai toleransi kelurusan yang sangat ketat, sehingga mengurangi penyimpangan pengeboran.
6. Mesin CNC – Ujungnya dibalik dan disiapkan untuk dijalin.
7. Mengikat – Benang Q™ (atau R/T/API) dipotong dengan mesin bubut CNC untuk memastikan transfer torsi yang andal.
8. Perawatan Permukaan – Lapisan oksida hitam, fosfat, galvanisasi, atau yang ditentukan pelanggan.
9. Inspeksi & Pengujian – Pemeriksaan dimensi, pemeriksaan kelurusan, pengujian ultrasonik, pengujian kekerasan, dan pengukuran benang.
10. Pengemasan – Pipa dilengkapi dengan pelindung ulir dan dibundel dengan aman.

Proses ini menghasilkan pipa bor berkinerja tinggi untuk pengambilan sampel tanah yang andal.

Spesifikasi Bahan

Nilai: ASTM A519 Grade 4130 (setara dengan GB/T 699 45#), dengan opsi untuk 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304
Komposisi Kimia (Grade 4130, % kecuali ditentukan):
·Karbon (C): 0,28–0,33
·Mangan (Mn): 0,40–0,60
·Fosfor (P): maks 0,035
·Belerang (S): maks 0,040
·Kromium (Cr): 0,80–1,10
·Molibdenum (Mo): 0,15–0,25
Sifat Mekanik (Grade 4130, Dipadamkan dan Ditempa):
·Kekuatan Hasil: ~520 N/mm²
·Kekuatan Tarik: ~690 N/mm²
·Pemanjangan: 15% (menit)

Kisaran Ukuran:

·Diameter Luar (OD): Ø60,3–114,3 mm (2,375–4,5 inci)
·Ketebalan Dinding (WT) : 4–12,7 mm (0,157–0,5 inci)
·Panjang: R1 (6,1–7,6 m / 20–25 kaki), R2 (8,5–10 m / 28–33 kaki), R3 (11,6–13,7 m / 38–45 kaki), atau potongan khusus

Ukuran Umum Pipa Bor Geoteknik (OD x WT):
·Ø60,3 mm x 6 mm (2,375 inci x 0,236 inci, pengambilan sampel tanah ringan)
·Ø76,1 mm x 6 mm (3 inci x 0,236 inci, pengambilan sampel tanah standar)
·Ø89 mm x 6 mm (3,504 in x 0,236 in, pengambilan sampel tanah standar)
·Ø101,6 mm x 8 mm (4 inci x 0,315 inci, pengambilan sampel tanah lebih dalam)
·Ø114,3 mm x 10 mm (4,5 inci x 0,394 inci, pengeboran geoteknik tugas berat)

Toleransi (sesuai ASTM A519):
·OD: ±0,05 mm untuk Ø60,3–100 mm; ±0,1 mm untuk >100–114,3 mm
·WT: ±3%
·Panjang: ±50 mm untuk panjang potongan
·Ketentuan Pengiriman: Dipadamkan dan Ditempa, Dinormalisasi
·Kondisi Permukaan: Oksida hitam, dilapisi fosfat, atau ditentukan pelanggan
·Benang Koneksi: NC26, NC31, NC38, NC40, atau kustom

Aplikasi
ASTM A519 Grade 4130 kami dan pipa bor lainnya (misalnya, Ø89 mm x 6 mm / 3,504 in x 0,236 in) dirancang untuk:
Pengambilan Sampel Tanah Geoteknik, Investigasi Lokasi, Pengeboran Geoteknik: Pipa bor berkinerja tinggi untuk:
1. Pengujian Lingkungan: Analisis kontaminasi tanah (4130, AISI 304, Ø89 mm x 6 mm).
2. Investigasi Geoteknik: Pengujian penetrasi standar (SPT), pengambilan sampel inti (4130, 4140, Ø76,1 mm x 6 mm).
3. Sumur Air Tanah: Pemasangan sumur pantau (API 5DP E75, X95, Ø101.6 mm x 8 mm).
4. Penyelidikan Dinamis: Pengambilan sampel perkusif pada tanah campuran (4130, G105, Ø89 mm x 6 mm).
5. Penilaian lokasi teknik sipil
6. Analisis pondasi dan stabilitas tanah
7. Aplikasi Sekunder (penggunaan terbatas):
·Dukungan struktural skala kecil (misalnya, ASTM A519 4140).
·Selongsong sementara untuk pengeboran dangkal (AISI 304).

Untuk aplikasi dengan tugas lebih ringan, jelajahi pipa ASTM A513 Grade 1010 kami untuk roller konveyor.

Jaminan Kualitas

Semua pipa Grade 4130, 4140, API 5DP, dan lainnya mematuhi ASTM A519, API 5DP, atau standar terkait. Sertifikat pengujian sesuai DIN EN 10204 3.1 memverifikasi komposisi kimia, sifat mekanik, dan akurasi dimensi. Pengujian ultrasonik, pengujian kekerasan, dan inspeksi ulir memastikan kinerja terbaik untuk pengeboran geoteknik.

Tingkatkan Efisiensi Pengambilan Sampel Tanah Anda

·Dibangun untuk Tanah Sulit: Ukuran seperti Ø89 mm x 6 mm (3,504 in x 0,236 in) dan Ø101,6 mm x 8 mm, dengan grade 4130 hingga S135, memastikan ketahanan dan presisi.
·Kepatuhan Standar Global: Opsi ASTM A519, API 5DP, dan GB/T 699 memenuhi kebutuhan geoteknik di seluruh dunia.
· Pasokan Fleksibel: Ukuran standar yang tersedia dan panjang yang dapat disesuaikan untuk rig pengeboran Anda.
·Bimbingan Ahli: Tim kami membantu Anda memilih kelas dan ukuran ideal untuk pengambilan sampel tanah yang efisien.
